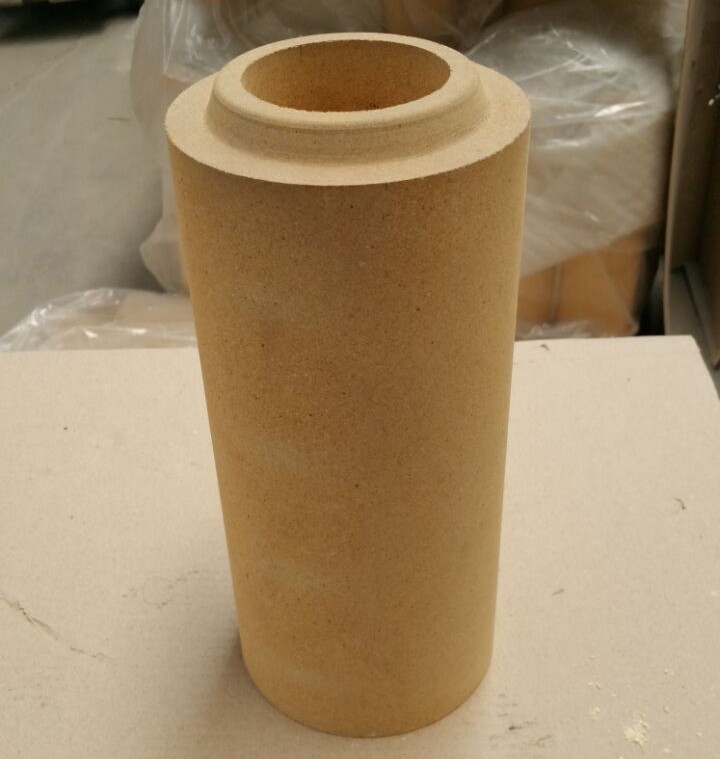

澆鋼磚作為鋼水澆鑄過程中直接接觸高溫鋼液的關(guān)鍵耐火材料，其材質(zhì)選型絕非隨意之舉，而是一項(xiàng)直接影響鑄件質(zhì)量、生產(chǎn)安全與成本控制的關(guān)鍵技術(shù)決策。選型的核心在于深刻理解并準(zhǔn)確匹配鋼水特性、澆鑄條件及使用壽命要求，其間的講究主要體現(xiàn)在以下幾個(gè)方面。
　　一、基于鋼種特性的化學(xué)相容性選擇
　　不同的鋼種對澆鋼磚的化學(xué)侵蝕性截然不同，這是選型的首要考量。
　　1.應(yīng)對堿性鋼渣的侵蝕：在冶煉大多數(shù)鋼種時(shí)，為脫除磷、硫等有害元素，會形成高堿度的爐渣。此時(shí)，需要選用堿性或中性材質(zhì)的澆鋼磚，如鎂質(zhì)、鎂鉻質(zhì)或高鋁質(zhì)磚。這些材料能有效抵抗堿性渣的化學(xué)侵蝕，避免磚體被快速熔損。若錯(cuò)誤地選用酸性材質(zhì)的硅磚，則會與渣中的堿性氧化物發(fā)生劇烈反應(yīng)，導(dǎo)致磚體迅速蝕穿，引發(fā)跑鋼事故。

　　2.避免對鋼水的增碳與污染：在澆鑄一些超低碳鋼種（如硅鋼、不銹鋼）時(shí)，需要嚴(yán)格防止?jié)蹭摯u對鋼水造成增碳。因此，不能使用含碳材質(zhì)的磚種（如鋁碳磚）。此時(shí)，應(yīng)選用無碳或低碳含量的鋯質(zhì)或高純度高鋁質(zhì)澆鋼磚，以確保鋼水的純凈度。

　　二、適應(yīng)澆鑄工況的物理性能匹配
　　澆鑄過程的溫度、流速和熱沖擊條件，對澆鋼磚的物理性能提出了具體要求。
　　1.耐火度與高溫強(qiáng)度：澆鋼磚需要具有高于鋼水澆鑄溫度（通常超過1500℃）的耐火度。同時(shí)，在高溫下需保有足夠的結(jié)構(gòu)強(qiáng)度（高溫抗折強(qiáng)度），以承受鋼水靜壓力和高速沖刷，防止磚體軟化變形或磨損過快。
　　2.抗熱震穩(wěn)定性：澆鑄是一個(gè)間歇性作業(yè)過程，澆鋼磚在短時(shí)間內(nèi)會經(jīng)歷從常溫到千度以上的急劇溫度變化。因此，優(yōu)異的抗熱震性（耐急冷急熱性）至關(guān)重要，它能防止磚體因內(nèi)部應(yīng)力而開裂、剝落。通常，具有微孔結(jié)構(gòu)或加入特定增韌相的材料，其抗熱震性能更佳。
　　3.適中的導(dǎo)熱性：澆鋼磚的導(dǎo)熱系數(shù)需要在一個(gè)合適的范圍。過高的導(dǎo)熱性會導(dǎo)致鋼水在流道內(nèi)溫降過快，可能引起凍結(jié)；而過低的導(dǎo)熱性則可能使磚體自身熱量積聚，加劇熱應(yīng)力損傷。
　　三、兼顧使用壽命與經(jīng)濟(jì)性的綜合考量
　　在滿足工藝要求的前提下，選型還需權(quán)衡使用壽命與成本。
　　1.關(guān)鍵部位與次關(guān)鍵部位的差異化選擇：在鋼水沖擊劇烈、侵蝕嚴(yán)重的部位（如座磚的碗部、水口的孔道），需要選用級別高、耐侵蝕的澆鋼磚材質(zhì)。而在相對平緩的流道或保溫帽部位，則可酌情選用性能稍遜但成本更經(jīng)濟(jì)的材質(zhì)，實(shí)現(xiàn)整體性價(jià)比。
　　2.抗?jié)B透性與體積穩(wěn)定性：高品質(zhì)的澆鋼磚應(yīng)具有低孔隙率和細(xì)小的孔徑分布，這能有效阻擋鋼液及熔渣向其內(nèi)部滲透，從而減緩結(jié)構(gòu)剝落，延長使用壽命。同時(shí)，良好的高溫體積穩(wěn)定性（重?zé)€變化率小）能確保磚襯在長期高溫下尺寸穩(wěn)定，避免因過度膨脹或收縮導(dǎo)致砌體松動或開裂。
　　總結(jié)而言，澆鋼磚的材質(zhì)選型是一門細(xì)致的平衡藝術(shù)。它要求技術(shù)人員在深刻理解鋼水化學(xué)特性、澆鑄工藝參數(shù)和材料科學(xué)的基礎(chǔ)上，做出具針對性的決策。正確的選型是保障澆鑄順行、獲得鋼坯和實(shí)現(xiàn)降本增效的基石，任何疏忽都可能導(dǎo)致整爐鋼水的報(bào)廢甚至嚴(yán)重的安全事故。
