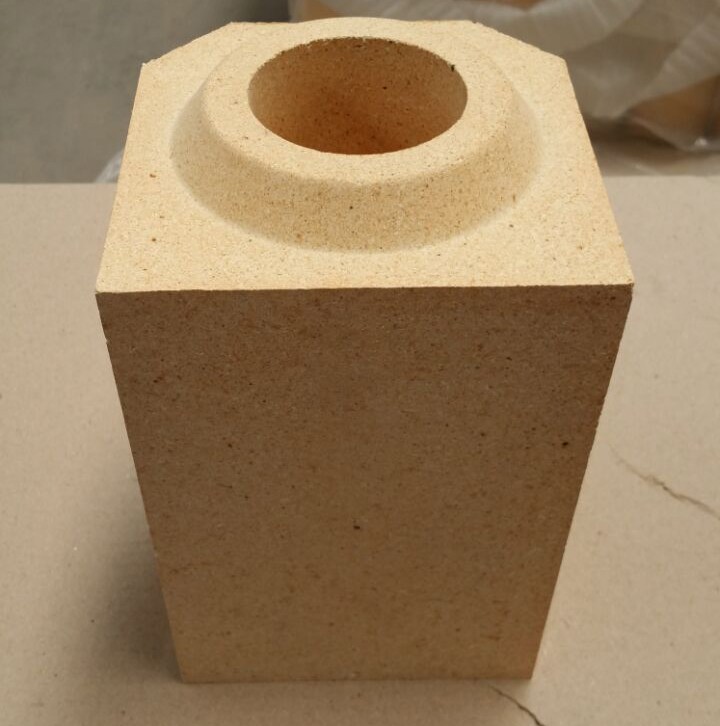

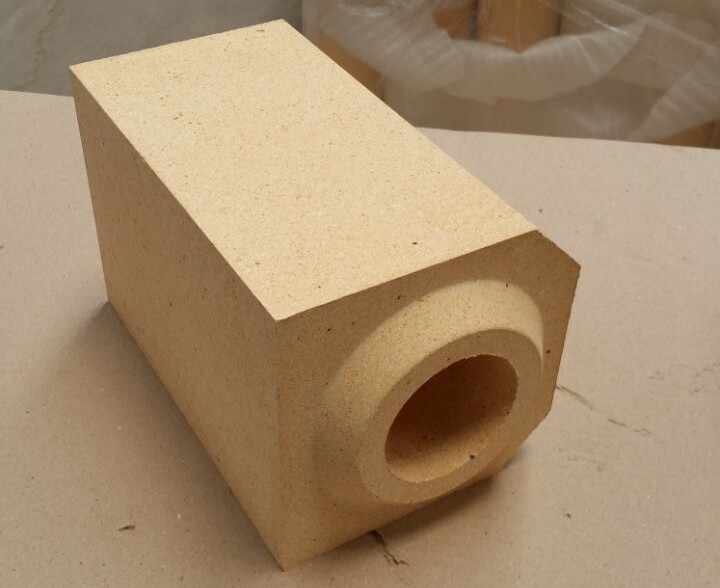

在鋼鐵冶煉與鑄造領(lǐng)域，流鋼磚作為中間包與結(jié)晶器之間鋼水輸送的關(guān)鍵耐火材料，其成分設(shè)計(jì)直接決定了材料的耐高溫性、抗侵蝕性及熱震穩(wěn)定性。本文從基礎(chǔ)氧化物、添加劑、雜質(zhì)控制三個(gè)層面，系統(tǒng)解析流鋼磚的化學(xué)成分構(gòu)成，并探討各成分對材料性能的影響機(jī)制，為行業(yè)技術(shù)優(yōu)化提供理論依據(jù)。

　　一、基礎(chǔ)氧化物：構(gòu)建材料骨架的核心成分

　　流鋼磚的主體成分以高熔點(diǎn)氧化物為主，通過高溫?zé)Y(jié)形成致密陶瓷結(jié)構(gòu)，確保在1600-1700℃鋼水沖擊下保持結(jié)構(gòu)穩(wěn)定。

　　1.氧化鋁

　　氧化鋁是流鋼磚中關(guān)鍵的成分，占比通常達(dá)60%-85%。其作用體現(xiàn)在三方面：
　　?-高熔點(diǎn)特性?：Al?O?熔點(diǎn)為2054℃，可抵御鋼水高溫侵蝕；
　　?-化學(xué)穩(wěn)定性?：與鋼水中Fe、C等元素反應(yīng)活性低，減少界面反應(yīng)；
　　?-抗熱震性?：通過控制晶粒尺寸，可緩解熱應(yīng)力導(dǎo)致的開裂。

　　研究表明，當(dāng)Al?O?含量超過75%時(shí)，流鋼磚的抗侵蝕性提升30%，但過高的含量會導(dǎo)致材料脆性增加，需通過添加劑優(yōu)化。

　　2.氧化硅

　　SiO?作為流鋼磚的輔助成分，占比約8%-20%，主要功能包括：
　　?-降低燒結(jié)溫度?：與Al?O?形成莫來石，在1400-1500℃即可完成燒結(jié)，節(jié)約能源；
　　?-增強(qiáng)韌性?：莫來石晶須在材料中形成網(wǎng)絡(luò)結(jié)構(gòu)，提升抗折強(qiáng)度；
　　?-控制熱膨脹?：SiO?熱膨脹系數(shù)低于Al?O?，可緩沖熱應(yīng)力。
　　需注意，SiO?含量過高會降低材料耐火度，需嚴(yán)格控制在合理范圍。

　　3.氧化鈣與氧化鎂

　　CaO與MgO作為堿性氧化物，占比通常<5%，主要作用為：
　　?-凈化鋼水?：與鋼中S、P等雜質(zhì)反應(yīng)生成低熔點(diǎn)硫化物、磷酸鹽，減少夾雜；
　　?-穩(wěn)定晶相?：控制方石英相變，避免體積膨脹導(dǎo)致的開裂；
　　?-提升抗侵蝕性?：MgO可與Al?O?形成尖晶石，增強(qiáng)對鋼水的化學(xué)穩(wěn)定性。

　　實(shí)驗(yàn)顯示，添加2%MgO可使流鋼磚抗侵蝕性提升15%，但過量會導(dǎo)致材料脆性增加。

　　二、添加劑：準(zhǔn)確調(diào)控性能的“催化劑”

　　為優(yōu)化流鋼磚的綜合性能，需添加微量添加劑，通過物理或化學(xué)作用實(shí)現(xiàn)性能突破。

　　1.硼化物

　　硼化物作為燒結(jié)促進(jìn)劑，添加量0.5%-1.5%，其作用包括：
　　?-降低燒結(jié)溫度?：在1300℃即可形成液相，促進(jìn)顆粒重排與致密化；
　　?-增強(qiáng)抗氧化性?：優(yōu)先與氧氣反應(yīng)生成B?O?玻璃相，覆蓋材料表面，阻止氧氣滲透；
　　?-細(xì)化晶粒?：控制Al?O?晶粒異常長大，使晶粒尺寸均勻化。

　　2.稀土氧化物

　　稀土氧化物添加量0.1%-0.5%，主要功能為：
　　?-凈化晶界?：吸附SiO?、Fe?O?等雜質(zhì)，減少晶界非晶相；
　　?-穩(wěn)定晶相?：控制莫來石分解，提升高溫穩(wěn)定性；
　　?-增強(qiáng)抗熱震性?：通過晶界強(qiáng)化，使材料熱震穩(wěn)定性提升20%。

　　3.碳化硅

　　SiC作為抗侵蝕增強(qiáng)劑，添加量1%-3%，其作用包括：
　　?-形成碳結(jié)合相?：在高溫下與CO反應(yīng)生成碳，填充氣孔，提升密度；
　　?-抵抗氧化性侵蝕?：SiC氧化生成SiO?玻璃膜，阻止氧氣進(jìn)一步滲透；

　　?-增強(qiáng)耐磨性?：硬度達(dá)HV2500，可抵御鋼水沖刷導(dǎo)致的磨損。

　　三、雜質(zhì)控制：決定材料壽命的“隱形殺手”

　　流鋼磚中的雜質(zhì)需嚴(yán)格控制在<1%，否則會引發(fā)以下問題：
　　?1.降低耐火度?：Fe?O?熔點(diǎn)僅1565℃，會形成低熔點(diǎn)相，加速材料軟化；
　　?2.促進(jìn)晶粒長大?：TiO?作為異質(zhì)形核劑，導(dǎo)致Al?O?晶粒粗化，降低強(qiáng)度；

　　?3.引發(fā)爆裂?：K?O+Na?O在高溫下?lián)]發(fā)，在材料內(nèi)部形成氣孔，導(dǎo)致熱震時(shí)爆裂。

　　流鋼磚的成分設(shè)計(jì)是材料性能的核心密碼。通過優(yōu)化Al?O?/SiO?主成分比例、準(zhǔn)確添加硼化物/稀土氧化物等添加劑、嚴(yán)格控制雜質(zhì)含量，可實(shí)現(xiàn)材料耐高溫性、抗侵蝕性與熱震穩(wěn)定性的平衡。未來，隨著納米技術(shù)的應(yīng)用，流鋼磚的成分設(shè)計(jì)將向更精細(xì)化、功能化方向發(fā)展，為鋼鐵行業(yè)的有效、清潔生產(chǎn)提供關(guān)鍵支撐。
